Terrassenhaus Bächerstrasse 35, Wollerau

Terrassenhaus Bächerstrasse 35, Wollerau, Projektierung und Baukontrolle der Tragstruktur in Massivbauweise, Projektierung und Bauleitung der Baugrubensicherung mit verankerter Rühlwand



Periodo


2011

Dimensione


Hochbau: 4'000m3 Baugrube: 7'000m3

Committente


Concept Generalunternehmumg AG, 8808 Pfäffikon SZ

Architetto


IM Architektur AG, 8808 Pfäffikon SZ
Riferimento in PDF

Prestazioni

Projektierung und Baukontrolle der Tragstruktur in Massivbauweise
Projektierung und Bauleitung der Baugrubensicherung mit verankerter Rühlwand

Descrizione

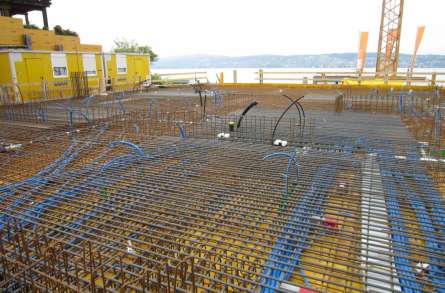

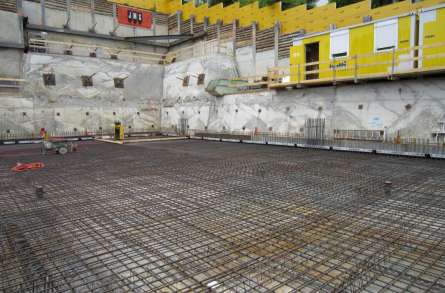

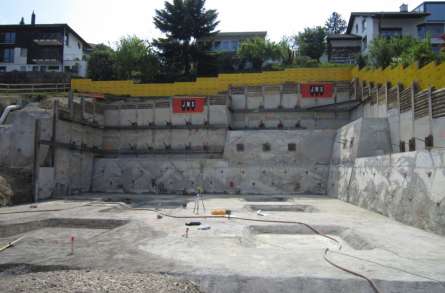

Beim vorliegenden Bauobjekt handelt es sich um ein Terrassenhaus in Massivbauweise, best. aus einer Einstellhalle in der Ebene 00 und drei Wohngeschossen in den Ebenen 01 bis 03. Die Grundrissabmessung der Ebene 00 (Einstellhalle) beträgt zirka 22 m x 24 m. Die Grundrissabmessungen der Ebenen 01 und 02 betragen zirka 20 m x 22 m und diejenige der Ebene 03 zirka 10m x 18 m. Die horizontalen Tragelemente bestehen aus schlaff bewehrten Stahlbetondecken, die vertikalen Tragelemente aus Stahlbeton- &Mauerwerkswänden sowie vorfabr. Stahlbeton- &Stahlstützen. Das Bauwerk wird als Wohnhaus genutzt. Baugrube: Infolge der engen Platzverhältnisse musste die Baugrube mittels rückverankerter Rühlwand gesichert werden. Die Gebäudelasten wurden konsequent, wo nötig, mittels Geröllbetonriegel, in die Moräne abgeleitet.
